沭阳110kV变电站地埋电缆外破监测

 使用单位为国家电网沭阳供电局有限公司输电管理所。监测线路为110kV长工线，全长3.5km，为直接地埋的光电复合缆。其中从1.5km~2.7km的萧山路沿线正处于路面拓宽施工状态，存在重型施工车辆、冲击钻钻孔、人工挖掘等外力破坏隐患。设备于2019年7月19日下午安装调试完成，16时许设备开始运行，至今运行状态良好。

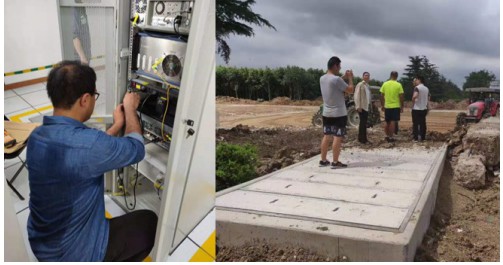

图 2  沭阳110kV变电站地埋电缆外破监测

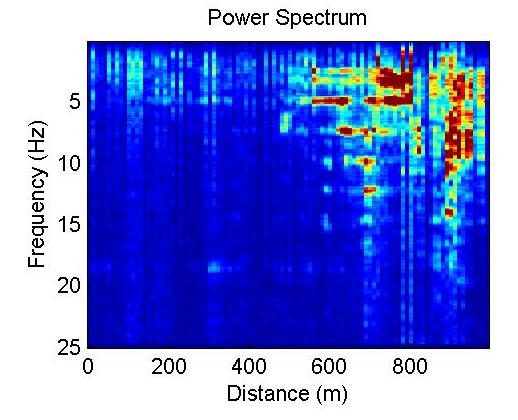

设备安装当日16时43分至18时55分，系统累计提示2、3、4级预警共计15次。预警位置距离变电站2.4至2.6km，显示为大范围持续振动，振动频率5Hz~20Hz，垂直距离5.5~12.5米。如图14所示，判定为：大型机械对线缆管的持续抵近施工。通知相关人员赶赴现场，发现有包括铺路机、挖掘机、压路机等在内的多台重型机械正在距离线缆10m范围内进行路面开挖与复填作业。

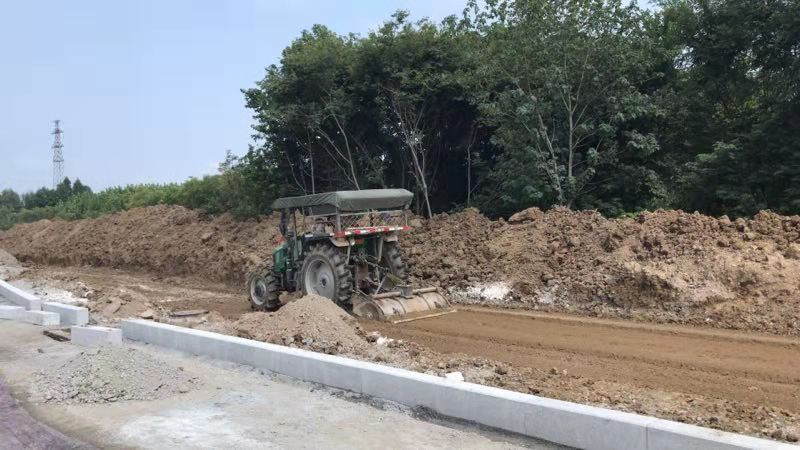

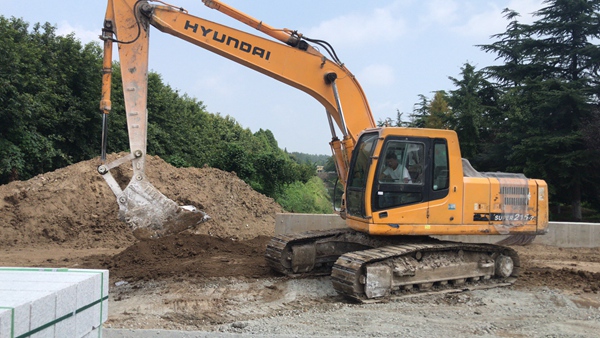

图 3  沭阳110kV变电站地埋电缆周边重型机械抵近施工事件

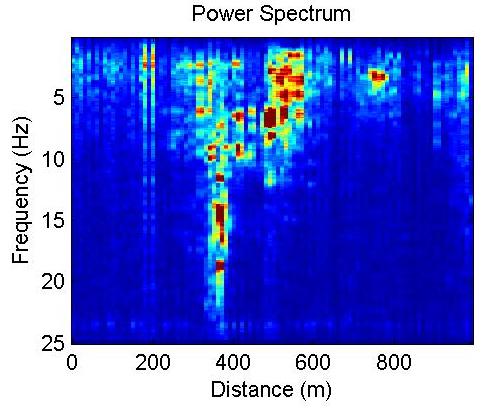

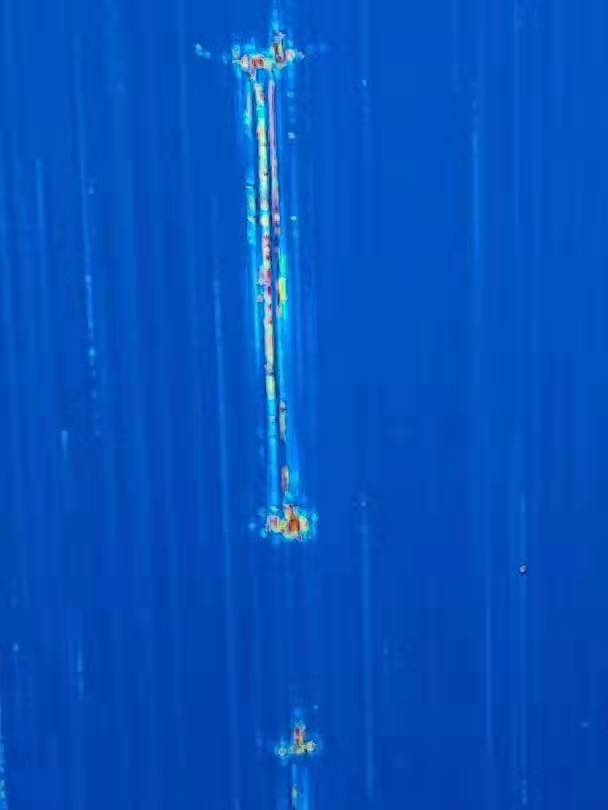

8月7日上午10时06分，系统提示1级预警多次。预警位置距离变电站2.4km，显示为大范围持续振动，振动频率15Hz。

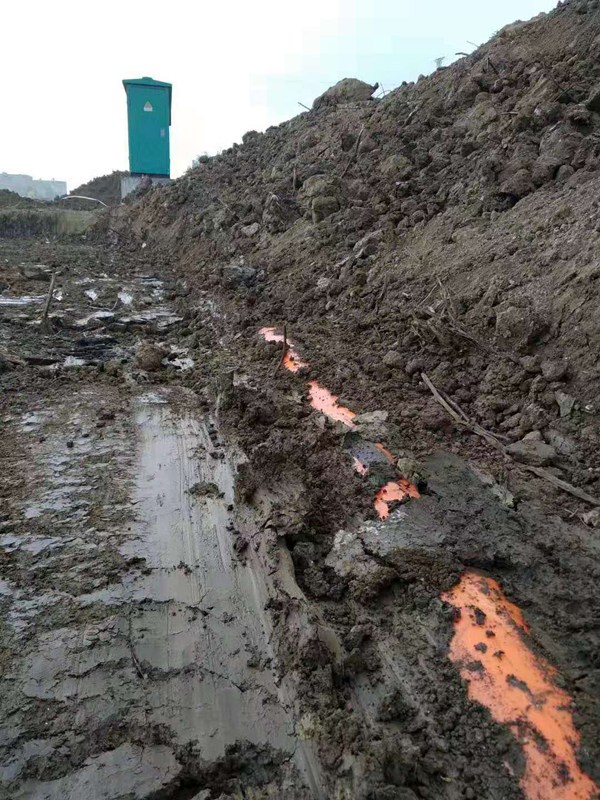

图 4  沭阳110kV变电站地埋电缆受外破影响而暴露

如图4所示，判定为：大型机械对线缆管的直接作业。通知相关人员赶赴现场，发现有重型机械正在进行污水沟挖掘作业，铲斗直接作用于管道，且已彻底暴露地埋管道。

系统特点

l 无需停电安装、无需沿线巡视、无需专人蹲守、无需盯监控屏

l 具备监测数据存储能力（30天以上）；

l 能展示电缆线路通道的外破运维GIS地图；

l 具备电缆线路通道的外破信息的即时展示；

l 具备电缆线路通道的外破预警推送功能；

l 支持外破监测系统数据导出。

l 系统支持远程更新、配置与调试

l 通信具备远程通信接口，网络接口，同时可接入光纤传输单元以及局域网数据传输方式

技术指标

l 传感光纤数量要求：每个电缆通道1芯

l 传感光纤模式要求：单模光纤

l 光纤接口：FC/APC

l 工作电源：AC220V/ 50HZ

l 功耗：<150W

l 单路监测距离：40km

l 监测线路数量：4

l 空间分辨率：10～50m

l 定位偏差：<50m

l 垂直振动感测距离（中型拖拉机底盘）：>35m

l 响应时间：<5s

l 事件识别类型：人工挖掘、风镐等小型作业机械、夯机等大型作业机械

l 数据文件格式：CSV格式

l 数据访问方式：B/S或C/S方式

l 通讯接口：WCDMA/CDMA2000/TD-SCDMA/GPRS/CDMA/SMS等无线通信接口；网络接口（RJ-45），可接入光纤传输单元数据存储方式：以数据库或数据文件形式存储

l 软件运行环境：Windows 10
