深圳220kV变电站电缆管廊外破监测

图 1 深圳220kV变电站电缆管廊外破监测

使用单位为南方电网深圳供电局有限公司输电管理所。监测线路为220kV秀翡电缆线，从秀丽站出站，全长近10km，沿沙河边景观地带敷设。电缆管廊途径公路、河流、景观区、公路立交、隧道等环境，沿电缆管廊全程的景观区目前都处于施工状态。存在重型施工车辆、冲击钻钻孔、人工挖掘等外力破坏隐患。设备于2019年6月12日上午安装调试完成，9时许设备开始运行，至今运行状态良好。

图 2 深圳线捕获的挖掘机外破事件

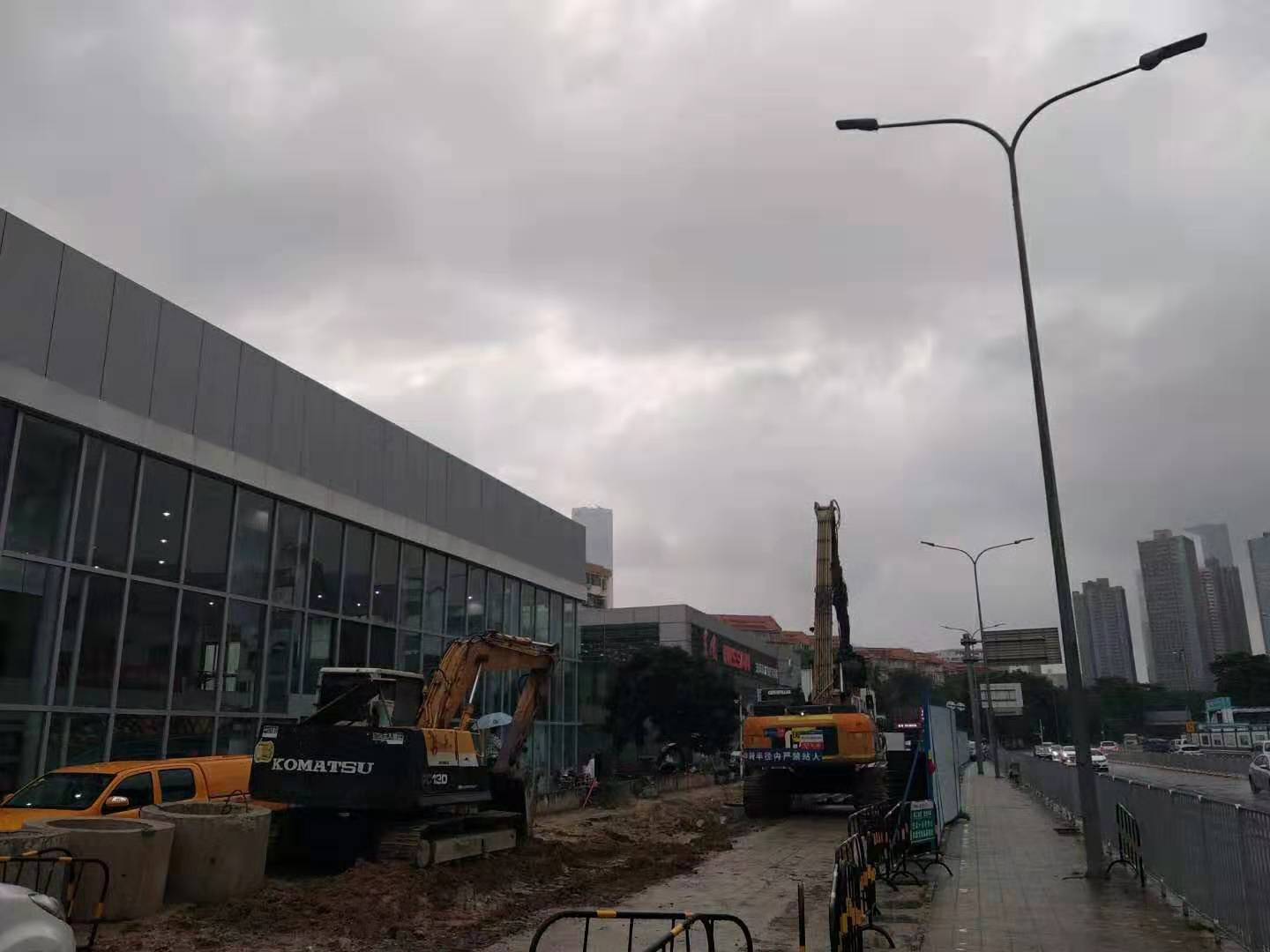

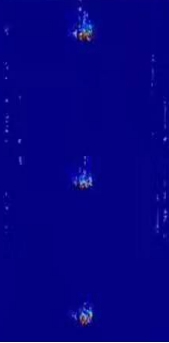

设备安装当日9时38分至12时22分，系统累计提示2级、3级预警多次。预警位置距离变电站5.05km，显示为单个震动源的周期性大幅冲击。根据拓扑图像显示能量分布和作业频率特征。如图11所示，判定为：电缆垂直距离5.2米处有大型机械作业。通知相关人员赶赴现场，发现有挖掘机械紧挨电缆管廊3~4m正在进行施工。

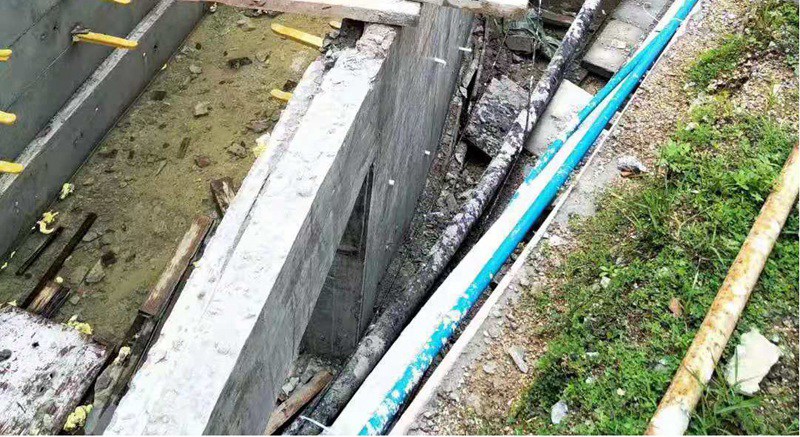

图 3 深圳线捕获的管廊顶盖外破事件

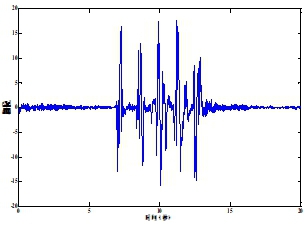

7月22日临晨3时12分，系统提示1级预警多次。预警位置距离变电站3.37km，显示为多次强冲击信号。如图12所示，判定为大型机械对线缆光缆的直接作业。同日早晨相关人员接报警信息后进行现场勘察，发现有挖掘机作业痕迹，并已经破坏了电缆沟上盖板。
